客户行业: 物流行业

客户全称: 某物流有限公司

项目全称: 某物流IT基础架构(数据中心部分)整体解决方案

合作伙伴: 广州市天朝达电脑有限公司

总分销商: 神州数码(中国)有限公司

客户面临挑战

• 企业数据安全: 企业曾经试过一台X3650m3在raid5的环境下由于两个硬盘损坏以致数据丢失的情况;

• 企业设备安全: 企业现有应用都是单机运行，设备出现故障应用就要停下来，严重影响公司运作;

• 企业系统安全(包括: 操作系统、应用系统): 企业系统没进行有效保护，没进行数据安全建设，如果数据被泄漏、修改或删除，会给公司带来灾难后果;

• 设备运维与管理: 设备处于IDC中心托管，之前监控不到位导致损坏两个硬盘;

• 企业IT规划: 企业没进行有效的IT规划，基本是上一个应用买一个设备，导致资源浪费。

客户困惑

• 企业处于发展阶段，近期需要上线多个系统，如何平衡资源需求与资金投入;

• 企业人员配置，如何实现设备的简单、智能运维，简化运维人员。如何配置合适企业本身IT技术能力的方案，降低人力资源成本;

• 如果使用信息化新技术，保证企业信息化建设跟上社会发展潮流，不会很快被淘汰。

• 客户需要

• 保证数据安全，实现数据双写，避免因为一个设备故障导致数据丢失;

• 实现系统的高可用，保证不会单一因为设备故障、系统故障影响到公司的业务，实现24小时业务高可用;

• 设备整合，设备统一管理与监控，实现IDC中心的远程管理;

• 尽量使用原有未过保修期的设备，保护前期投入。

方案优势

• 通过IBM Storwize V5000虚拟化功能实现客户业务数据同步双写，保证数据安全;

• IBM Storwize V5000数据中端存储，功能强大，主要运行企业业务应用满足客户三年内业务发展的需求: V3500属于低端存储，具备高性价比，用于企业数据备份;

• 通过VMware整合企业资源，随需扩展，保护投资: vCenter Server实时监控设备状态，实现故障的迅速响应;

• 实现数据库的高可用集群，保护企业的应用: 通过定期备份与归档，实现企业过程数据保护，避免数据被修改或删除;

• 构建全冗余环境，实现无单点故障的企业IT基础架构。

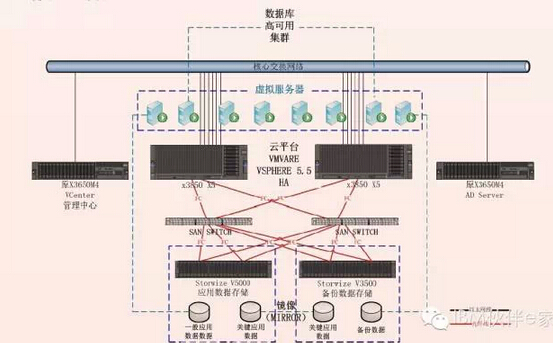

方案基础架构

方案描述

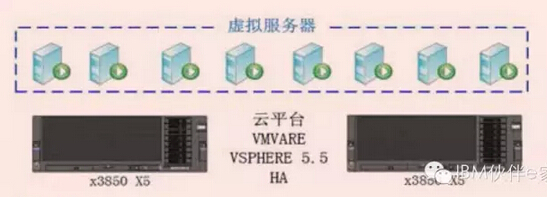

1. 虚拟化资源池

建立高可用的虚拟化资源池，实现虚拟机自动故障切换。

两台X3850X5作为服务器资源中心，配置两个Intel E7-4820CPU、128G内存。通过搭建VMWARE虚拟化平台，建立VMWARE HA高性能集群，保证运行的虚拟机实现故障切换。

2. 提高管理效率

利用虚拟化管理平台的功能有效管理企业应用服务，通过克隆、模版等手段实现操作系统平台的快速恢复。

vCenter Server具有统一的管理功能，除了有效调度X3850X5资源外它还能实时监控资源池设备的硬件情况。贵公司工程师只需监控vCenter Server的状态就能了解设备信息，方便故障的快速处理与IDC远程维护。

3. 数据安全建设

建立统一的数据存放空间、建立无单点故障的SAN (区域存储网络)环存储高可用

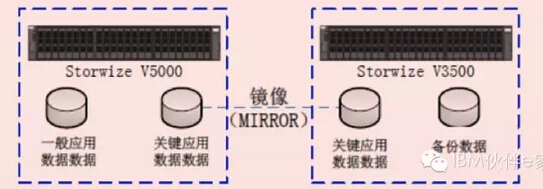

使用企业级V5000磁盘存储系统，通过V5000虚拟化管理功能，管理V3500备份存储。通过V5000卷镜像功能实现关键数据两存储双写(同时存储到两台设备中)，有效保护关键数据安全。结构如下;

V3500用于数据备份存储，其中一部分通过SAN直接映射到数据库系统，实现数据库数据快速备份: 另一部分通过文件服务器、ftp服务器备份企业业务数据。

4. 业务应用安全

数据库系统:

MSSQL数据库通过搭建微软MSCS集群以及MSSQL集群实现故障自动切换，保证不因为单一虚拟机系统故障影响我的应用服务。

ORACLE我们可以通过搭建Linux+Oracle+RAC集群环境，实现数据库高可用。

业务系统:

应用系统我们通过多虚拟机IP地址映射方式，实现冗余与负载均衡。

方案配置

硬件: X3850X5*2，V5000*1，V3500*1，B24*2

软件: VMware vSphere esxi5.5, vCenter Server 5.5, WINDOWS2008R2，Linux 5.8，MSSQL2008R2,ORACLE 11G
